FPC的一般特性

文章來源：維文信作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6570發布日期：2016-10-19 03:40【大中小】

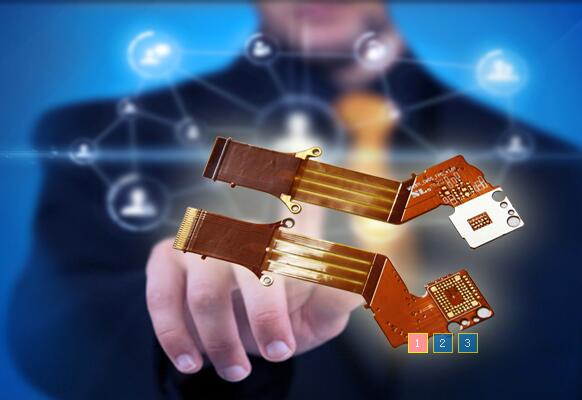

一般的FPC產品類型，會設計成以下幾種代表型式：

　　1.單面FPC

　　2.單面線路雙面組裝FPC

　　3.雙面FPC

　　4.多層FPC

　　5.軟硬結合板

　　6.部分強化支撐軟板

　　設計者對于這些軟板類型選擇，必須要有清楚的認識，才不致產生不當應用選擇。當軟板結構型式被選定后，如何善用這類軟板組裝特性去發揮最佳軟板表現，就是軟板產品應用是否成功的關鍵。

　　一般軟板應用的考慮事項包換：功能、成本、信賴度、構裝效率、空間應用等。良好的FPC設計可以成本、改善功能、節省空間，這些影響因素應用時都應該同時考慮。

　　以功能性考慮而言如：電路類排線設計，假設使用軟板來取代就可以減少50%的重量。利用軟板設計電子產品，可以擁有以下諸多好處。

　　1.性能方面

　　元件有相對運動需求，軟板可提供高循環撓曲壽命的動能連結；

　　零件組裝可在平面進行，并依據產品需求彎曲組裝搭配外型；

　　可以恢復平整狀態進行維修；

　　可以有效提升構裝效率；

　　2.成本方面

　　FPC可以減輕傳統排線組裝負擔，可能節約組裝成本20%~50%；

　　可以固定接點及配接方向連結錯誤，簡化檢查、偵錯、重工；

　　與排線相比可以省去切線、剝線、處理接頭等繁復作業；

　　相較于PCB尺寸穩定度，軟板需要更多制程、工具、量測等公差控制。軟板的聚硫亞胺樹脂材料，單價比相同面積的硬板材料高出許多，但是加入軟板有可能降低硬板使用量及排線連結。而使用軟板可以讓產品整合更容易，并降低零件、端子、接點量，同時提升產品信賴度。
