根據貼裝精度要求以及元件種類和數量的不同，目前常用的方案如下幾種：

  方案1、單片軟板上的簡單貼裝

  1. 適用范圍

  A. 元件種類：以電阻電容等片裝為主。

  B. 元件數量：每片軟板需要貼裝的元件數量很少，一般只有幾個元件。

  C. 貼裝精度：貼裝精度要求不高（只有片狀元件）。

  D. 軟板特性：面積很小。

  E. 批量情況：一般都是以萬片為計量單位。

  2. 制造過程

  A.焊膏印刷：軟板靠外型定位于印刷專用托板上，一般采用小型半自動專用印刷機印刷。受條件限制，也可以采用手工印刷，但是印刷質量不穩定，效果比半自動印刷的要差。

  B. 貼裝：一般可采用手工貼裝。位置要求稍高一些的個別元件也可采用手動貼片機貼裝。

  C.焊接：一般都采用再流焊工藝。特殊情況下也可用專用設備點焊。如果人工焊接，質量難以控制。

  方案2、多片貼裝：多片軟板靠定位模板定位于托半上，并全程固定在托板上一起SMT貼裝。

  1. 適用范圍：

  A、 元件種類：片狀元件一般體積大于0603，引腳間距大于等于0.65的QFQ及其他元件均可。

  B、 元件數量：每片軟板上幾個元件到十幾個元件。

  C、 貼裝精度：貼裝精度要求中等。

  D、軟板特性：面積稍大，有適當?shù)膮^(qū)域中無元件，每片軟板上都有二個用于光學定位的MARK標記和二個以上的定位孔。

  2. 軟板的固定：

  根據金屬漏板的CAD數據，讀取軟板的內定位數據，來制造高精度軟板定位模板。使模板上定位銷的直徑和軟板上定位孔的孔徑相匹配，且高度在2.5mm左右。軟板定位模板上還有托板下位銷二個。根據同樣的CAD數據制造一批托板。托板厚度以2mm左右為好，且材質經過多次熱沖擊后翹曲變形要小，以好的FR-4材料和其他優質材料為佳。進行SMT之前，先將托板套在模板上的托板定位銷上，使定位銷通過托板上的孔露出來。將軟板一片一片套在露出的定銷上，用薄型耐高溫膠帶固定位在托板上，不讓軟板有偏移，然后讓托板與軟板定位模板分離，進行焊接印刷和貼裝，耐高溫膠帶（PA保護膜）粘壓要適中，經高溫沖擊后必須易剝離。而且在軟板上無殘留膠劑。

  特別需要注意的是軟板固定在托板上開始到進行焊接印刷和貼裝之間的存放時間越短越好。

  方案3、高精度貼裝：將一片或幾片軟板固定在高精度的定位托板上進行SMT貼裝

  1. 適用范圍：

  A、元件種類：幾乎所有常規元件，引腳間距小于0.65mm的QFP也可。

  B、元件數量：幾十個元件以上。

  C、貼裝精度：相比較而言，高貼裝精度最高0.5mm間距的QFP貼裝精度也可保證。

  D、軟板特性：面積較大，有幾個定位小孔，有軟板光學定位的MARK標記和重要元件如QFP的光學定位標記。

  2. 軟板的固定：

  軟板固定在元件托板上。這種定位托板是批量定制的，精度極高，精度極高，每塊托板之間的定位的差異可以忽略不計。這種托板經過必幾十次的高溫沖擊后尺寸變化和翹曲變形極小。這種定位托板上有兩個定位銷，一種定位銷高度與軟板厚度一致，直徑與軟板的定位的定位小孔的孔徑相匹配，另外一種T型定位銷高比前一種略高一點，由于軟板很柔，面積較大，形狀不規則，所以T型定位銷的作用是限制軟板某些部分的偏移，保證印刷和貼裝精度。針對這種固定方式，金屬板上對應與T型定位銷的地方可做適當處理。

  軟板固定在定位托板上，其存放的時間雖沒有限制，但受環境條件的影響，時間也不宜太長。否則軟板容易受潮，引越翹曲變形，影響貼裝的質量。

  在軟板上進行高精度貼裝和工藝要求和注意事項

  1、軟板固定方向：在制作金屬漏板和托板之前，應先考慮軟板的固定方向，使其在回流焊時，產生焊接不良的可能性小。較佳的方案是片狀元件垂直方向、SOT和SOP水平方向放置。

  2、軟板及塑封SMD元件一樣屬于"潮濕敏感器件"，F(xiàn)PC吸潮后，比較容易引起翹曲變形，在高溫下容易分層，所以FPC和所有塑封SMD一樣，平時要防濕保存，在貼裝前一定要進行驅濕烘干。一般在規模生產的工廠里采取高烘干法。1250C條件下烘干時間為12小時左右。塑封SMD在800C-1200C下16-24小時。

  3、焊錫膏的保存和便用前的準備：

  焊錫膏的成份較復雜，溫度較高時，某些成份非常不穩定，易揮發，所以焊錫膏平時應密封存在低溫環境中。溫度應大于00C，40C-80C最合適。使用前在常溫中回溫8小時左右（密封條件下），當其溫度與常溫一致時。才能開啟，經攪拌后使用。如果未達到室溫就開啟使用，焊膏就會吸收空氣中的水分，在回流焊會造成飛濺，產生錫珠等不良現象。同時吸收的水分在高溫下容易與某些活化劑發生反應，消耗掉活化劑，容易產生焊接不良。焊錫膏也嚴禁在高溫（320C以上）下快速回溫。人工攪拌時要均勻用力，當攪拌到錫膏像稠稠的漿糊一樣，用刮刀挑起，能夠自然地分段落下，就說明能夠使用。最好能夠使用離心式自動攪拌機，效果更好，并且能夠避免人工攪拌在焊錫膏中殘留有氣泡的現象，使印刷效更好。

  4、環境溫度及濕度：

  一般環境溫度要求恒溫在200C左右，相對濕度保持在60％以下，焊錫膏印刷要求在相對密閉且空氣對流小的空間中進行。

  5、 金屬漏板

  金屬漏板的厚度一般選擇在0.1mm-0.5mm之間。根據實際效果，當漏板的厚度為最小焊盤寬度的二分之一以下時，焊膏脫板的效果好，漏空中焊錫的殘留少。漏孔的面積一般比焊盤要小10％左右。

  由于貼裝元件的精度要求，常用的化學腐蝕不符合要求建議采用化學腐蝕加局部化學拋光法、激光法和電鑄法來制作金屬漏板。從價格性能比較，激光法為優選。

  1） 化學腐蝕加局部化學拋光法：

  化學腐蝕法制造漏板，目前在國內較為普遍，但孔壁不夠光滑，可采用局化學拋光法增加孔壁的光滑度。該方法制造成本較低。

  2） 激光法：

  成本高。但加工精度高，孔壁光滑，公差小，能適合印刷0.3mm間距的QFP的焊錫膏。

  6、 焊錫膏：

  根據產品的要求，可分別選用一般焊膏和免清洗焊錫膏。焊錫膏特性如下：

  1） 焊錫膏的顆粒形狀和直徑：

  顆粒膏的形狀為球型，非球型所占比例不能超過5％。直徑大小應根據一般法則，焊球直徑應小于金屬漏板厚度的三分之一，最小孔徑寬度的五分之一，否則直徑過大的焊球和不規則的顆粒容易阻塞漏印窗口，造成焊錫膏印刷不良。所以0.1-0.5mm厚度的金屬板和0.22mm左右的最小漏板窗口寬度決定了焊球直徑為40um左右。直徑最大最小的焊球的比例不能超過5％。焊球直徑過小，其表面氧化物會隨直徑變小而非線性快速增加，在回流焊中將大量消耗助焊成份，嚴重影響焊接質量。如果為免清洗錫膏，其去氧化物物質偏少，焊接效果會更差。所以大小均勻的直徑為40um的球型焊錫膏顆粒是較佳的選擇。

  2） 焊料比例：

  焊料含量90％-92％左右的焊錫膏粘度適中，印刷時不易塌邊，而且再流焊后，厚度大致為印刷時的75％足夠焊料能夠保證可靠的焊接強度。

  3） 粘度：

  焊錫膏的流動力學是很復雜的。很明顯，焊錫膏應該能夠很容易印刷并且能牢固地附著在FPC表面，低粘度的焊錫膏（500Kcps）容易產生塌陷而形成短路，而高粘度的焊錫膏（1400Kcps）容易殘留在金屬漏孔中，慢慢地阻塞漏孔，影響印刷質量。所以700-900Kcps的焊錫膏較為理想。

  4） 觸變系數：一般選擇為0.45-0.60。

  7、 印刷參數：

  1） 刮刀種類及硬度：

  由于FPC固定方式的特殊性表現為印刷面不可能象PCB那樣平整和厚度硬度一致，所以不宜采用金屬刮刀，而應用硬度在80-90度的聚胺酯平型刮刀。

  2） 刮刀與FPC的夾角：

  一般選擇在60-75度之間。

  3） 印刷方向：

  一般為左右或前后印刷，最先進的印刷機刮刀與傳送方向呈一定角度印刷，能夠有效地保證QFP四邊焊盤上焊錫膏的印刷量，印刷效果最好。

  4） 印刷速度：

  在10-25mm/s范圍內。印刷速度太快將會造成刮刀滑行，導致漏印。速度太慢，會造成焊錫膏邊緣不整齊或污染FPC表面。刮刀速度應與焊盤間距成正比關系，而與漏板的厚度的粘度成反比。0.2mm寬度的焊盤漏孔在印刷速度為20mm/s時，焊錫膏的填充時間僅有10mm/s。所以適中的印刷速度能夠保證精細印刷時焊膏的印刷量。

  5） 印刷壓力：

  一般設定為0.1-0.3kg/每厘米長度。由于改變印刷的速度會改變印刷的壓力，通常情況下，先固定印刷速度再調節印刷壓力，從小到大，直至正好把焊錫膏從金屬漏板表面刮干凈。太小的壓力會使FPC上錫膏量不足，而太大的印刷壓力會使焊錫膏印得太薄，同時增加了焊錫膏污染金屬漏板反面和FPC表面的可能性。

  6） 脫板速度：

  0.1-0.2mm/s。由于FPC的特殊性，較慢的脫板速度有利于焊錫膏從漏孔中脫離。如果速度較快，在金屬漏板和FPC之間，在FPC和托板之間的空氣的壓力會快速變化，會造成FPC與托板之間的空隙大小瞬間變化，影響焊錫膏從漏孔中脫離和印刷圖形的完整性，造成不良。現在，更先進的印刷機，能將脫板速度設置成為可加速的，速度能從0逐漸加速，其脫板效果也非常好。

  8、貼片：

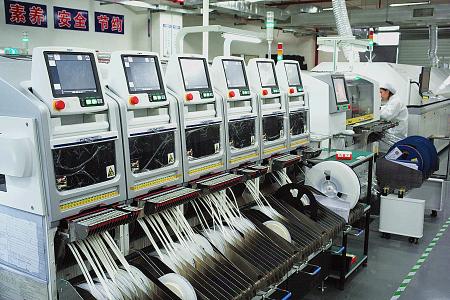

  根據產品的特性、元件數量和貼片效率，一般采用中高速貼片機進行貼裝。由于每片F(xiàn)PC上都有定位用的光學MARK標記，所以在FPC上進行SMD貼裝與在PCB上進行貼裝區別不大。需要注意的是，元件貼片動作完成后，吸嘴中的吸力應及時變成0后，吸嘴才能從元件上移走。雖然后在PCB上進行貼裝時，這個過程設置不當也會引起貼裝不良，但是在柔軟的FPC上發生這種不良的概率要大得多。同時也應注意下貼高度，并且吸嘴移走的速度也不宜太快。
