電池FPC的撓曲性和可靠性

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3516發布日期：2021-03-15 11:20【大中小】

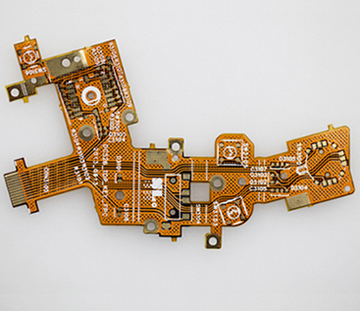

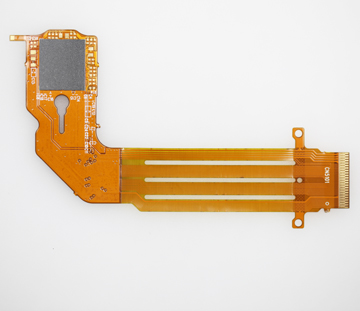

現在電池FPC柔性電路板有：?jiǎn)蚊?、雙面、多層柔性板和剛?cè)嵝园逅姆N。

①單面電池柔性板是本錢最低，當對電功能要求不高的印制板。在單面布線時，應當選用單面電池柔性板。其具有一層化學蝕刻出的導電圖形，在柔性絕緣基材面上的導電圖形層為壓延銅箔。絕緣基材可所以聚酰亞胺，聚對苯二甲酸乙二醇酯，芳酰胺纖維酯和聚氯乙烯。

②雙面電池柔性板是在絕緣基膜的雙面各有一層蝕刻制成的導電圖形。金屬化孔將絕緣材料雙面的圖形連接構成導電通路，以滿意撓曲性的規劃和使用功用。而覆蓋膜能夠保護單、雙面導線并指示元件安放的方位。

③多層電池柔性板是將3層或更多層的單面或雙面電池FPC柔性電路板層壓在一起，通過鉆孑L、電鍍構成金屬化孔，在不同層間構成導電通路。這樣，不需選用雜亂的焊接工藝。多層電路在更高可靠性，更好的熱傳導性和更便利的裝置功能方面具有巨大的功用差異。在規劃布局時，應當考慮到裝置標準、層數與撓性的相互影響。

④傳統的電池剛?cè)嵝园迨怯蓜傂院腿嵝曰逵羞x擇地層壓在一起組成的。結構緊密，以金屬化孔構成導電連接。假設一個印制板正、反面都有元件，剛?cè)嵝园迨且环N很好的選擇。但假設一切的元件都在一面的話，選用雙面柔性板，并在其反面層壓上一層FR4增強材料，會更經濟。

⑤混合結構的電池FPC柔性電路板是一種多層板，導電層由不同金屬構成。一個8層板使用FR-4作為內層的介質，使用聚酰亞胺作為外層的介質，從主板的三個不同方向伸出引線，每根引線由不同的金屬制成。康銅合金、銅和金分別作獨立的引線。這種混合結構大多用在電信號轉化與熱量轉化的聯系及電功能比較嚴苛的低溫情況下，是專一可行的解決方法。

可通過內連規劃的便利程度和總本錢進行點評，以抵達最佳的功能價格比。
