FPC貼片加工工藝的主要步驟到底有哪些？
印刷線路板、各種集成電路和電子元器件是FPC貼片生產線的工作原料，這些原料能通過該生產線把我們所需要的集成電路和電子元器件精確安放并焊接在印刷線路板上成為計算機、彩電、通信設備的主板。
本文的主要內容是為各位讀者介紹FPC貼片的加工工藝流程，讓各位屏幕前的你簡單卻具體地了解一下關于FPC貼片加工工藝的主要步驟，一起來看看吧！
FPC貼片加工工藝的主要步驟
第一步：焊膏印刷
刮板沿模板表面推動焊膏前進，當焊膏到達模板的一個開孔區時，刮板施加的向下的壓力迫使焊膏穿過模板開孔區落到電路板上。
第二步：涂敷粘結劑
可選工序。采用雙面組裝的FPC為防止波峰焊時底部表面安裝元件或雙面回流焊時底部大集成電路元件熔融而掉落，需用粘結劑將元件粘住。
第三步：元件貼裝
該工序是用自動化的貼裝機將表面貼裝元器件從進料器上拾取并準確地貼裝到印刷電路板上。
第四步：焊前與焊后檢查
組件在通過再流焊前需要認真檢查元件是否貼裝良好和位置有無偏移等現象。

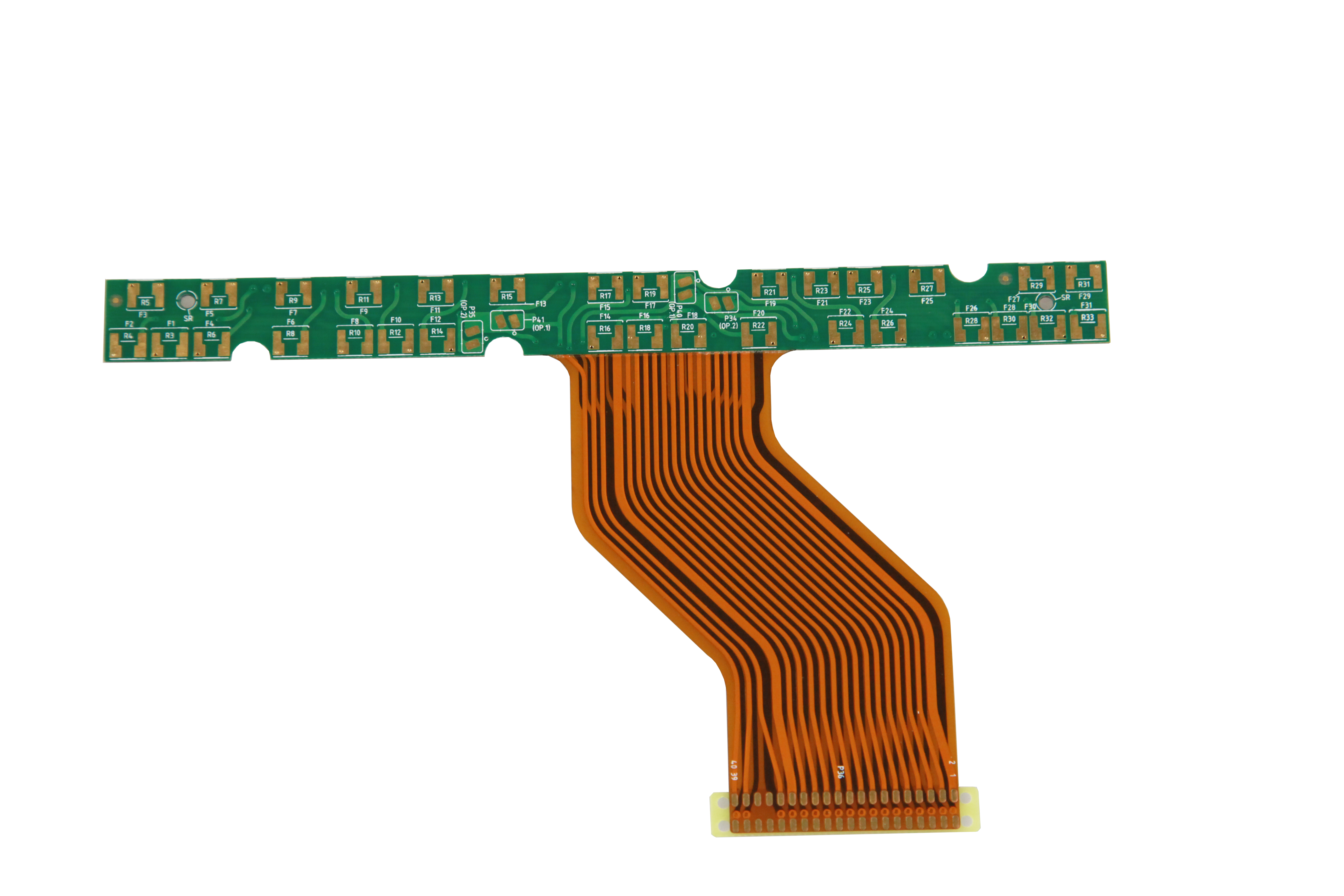

.png)
第五步：再流焊
將元件安放在焊料上之后，用熱對流技術的流焊工藝融化焊盤上的焊料，形成元件引線和焊盤之間的機械和電氣互連。
第六步：元件插裝
對于通孔插裝元器件和某些機器無法貼裝的表面安裝元件，例如某些插裝式電解電容器、連接器、按鈕 開關和金屬端 電極元件（MELF）等，進行手工插裝或是用自動插裝設備進行元件插裝。
第七步：波峰焊
波峰焊主要用來焊接通孔插裝類元件。
第八步：清洗
第九步：維修
這是一個線外工序，目的是在于經濟地修補有缺陷的焊點或更換有疵病的元件。
第十步：電氣測試
電氣測試主要包括在線測試和功能測試。
第十一步：品質管理
品質管理包括生產線內的質量控制和送往顧客前的產品質量保證。
第十二步：包裝及抽樣檢查
最后是將組件包裝，并進行包裝后抽樣檢驗，再次確保即將送到顧客手中產品的高質量。
主板是科技電子產品的核心組成，所有功能的正常運作都與它息息相關，這僅僅是簡單敘述FPC貼片加工工藝的流程，如果要細分拓展來說的話，流程可就不是這么簡單了。
