印制電路板（PCB）是電子產品的關鍵電子互連件，通過電路將各種電子元器件連接起來，起到導通和傳輸?shù)淖饔?。按柔軟度劃分，PCB可分為剛性印制電路板、撓性（柔性）印制電路板（FPC）和剛撓結合印制電路板。

FPC(Flexible Printed Circuit)即柔性印制線路板，簡稱軟板。是由撓性覆銅板（FCCL）和軟性絕緣層以接著劑（膠）貼附后壓合而成。

與傳統 PCB 硬板相比，具有生產效率高、配線密度高、重量輕、厚度薄、可折疊彎曲、可三維布線等顯著優勢，更加符合下游電子行業智能化、便攜化、輕薄化趨勢，適用于小型化、輕量化和移動要求的電子產品。

汽車軟板（柔性印刷電路板，F(xiàn)PC）應用廣泛，主要包括以下方面：

電子控制系統：

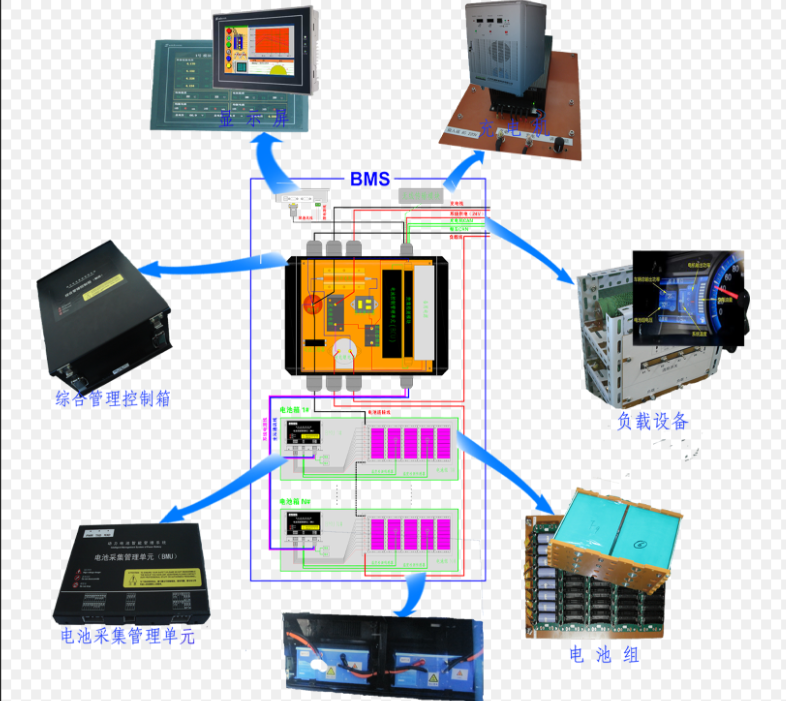

動力控制系統：在汽車的電池管理系統（BMS）中，F(xiàn)PC 可作為采集線，用于監控新能源動力電池電芯的電壓和溫度，實現連接數據采集和傳輸，并自帶過流保護功能。在傳統燃油汽車的發動機控制系統、變速器控制系統中，F(xiàn)PC 也可用于連接各種傳感器和控制模塊，確保系統的正常運行。例如，F(xiàn)PC 可以將發動機的溫度傳感器、壓力傳感器等與電子控制單元（ECU）連接起來，實現對發動機工作狀態的實時監測和控制。

底盤控制系統：在汽車的制動系統、轉向系統、懸掛系統等底盤控制系統中，F(xiàn)PC 可用于連接各種傳感器和執行器，實現對車輛行駛狀態的精確控制。例如，在制動系統中，F(xiàn)PC 可以將制動踏板位置傳感器的信號傳輸?shù)街苿涌刂颇K，控制制動液的壓力，實現精準制動；在轉向系統中，F(xiàn)PC 可以將方向盤轉角傳感器的信號傳輸?shù)睫D(zhuǎn)向助力電機，實現助力轉向。

車載顯示系統：

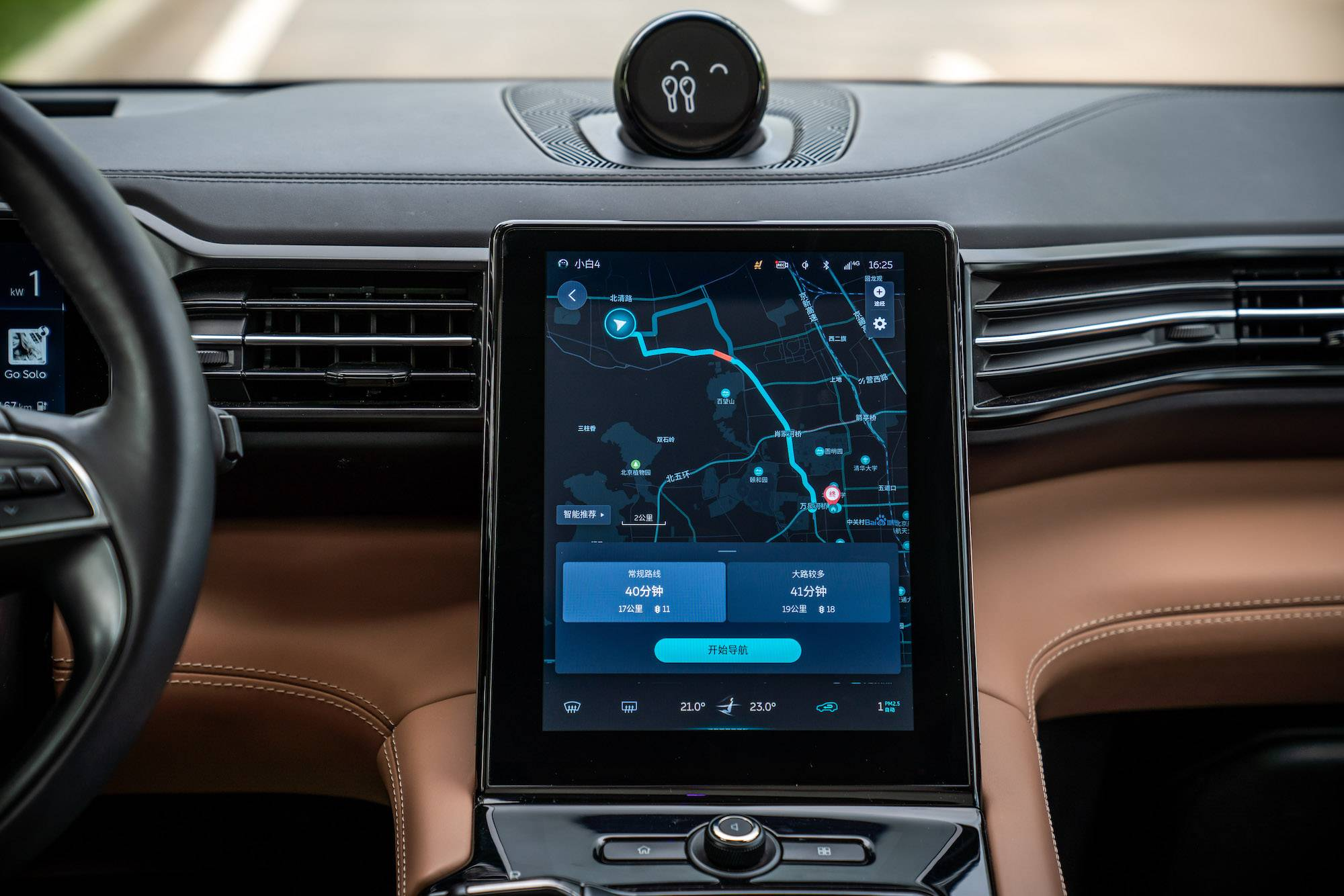

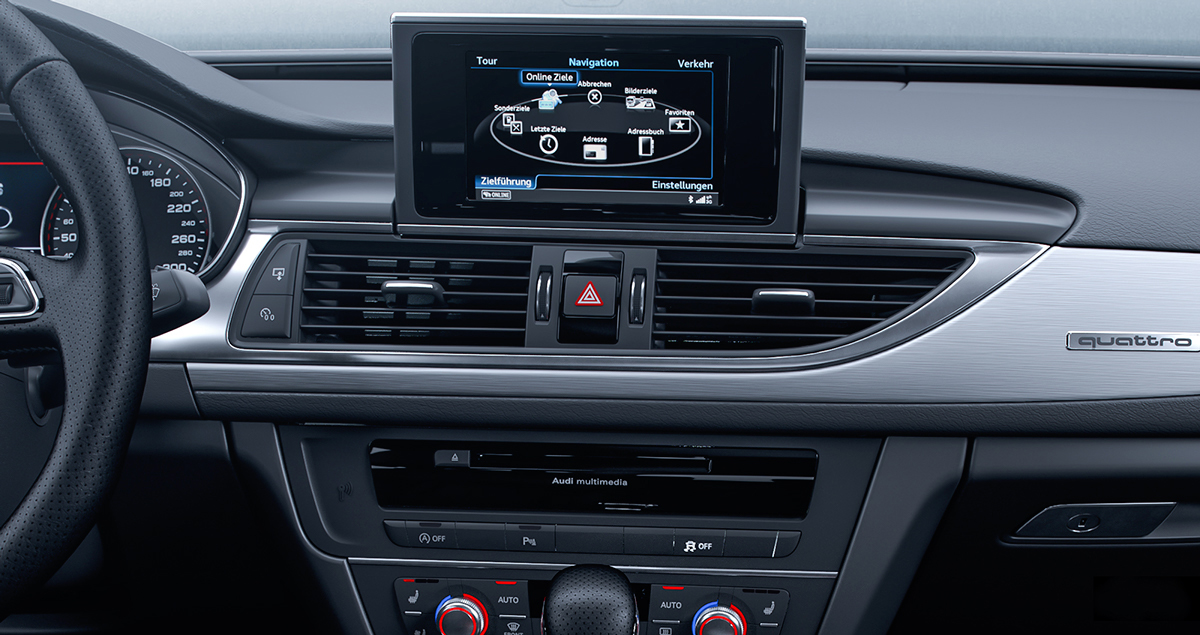

中控臺顯示屏：汽車中控臺的顯示屏是駕駛員獲取車輛信息和操作各種功能的重要界面，F(xiàn)PC 可用于連接顯示屏與車輛的電子控制單元，實現圖像和數據的傳輸。FPC 的柔韌性使得它可以在中控臺復雜的空間結構中靈活布線，滿足顯示屏的安裝和使用需求。

儀表盤：現代汽車的儀表盤逐漸向數字化、智能化方向發展，F(xiàn)PC 在儀表盤的顯示和控制中起到了關鍵作用。它可以將車速、轉速、油耗等車輛信息準確地傳輸?shù)絻x表盤的顯示屏上，同時還可以連接各種指示燈和控制按鈕，實現對車輛狀態的實時顯示和控制。

后排娛樂系統：一些高端汽車配備了后排娛樂系統，F(xiàn)PC 可用于連接后排顯示屏、音響系統等設備，為乘客提供豐富的娛樂功能。

照明系統：

汽車大燈：FPC 可用于汽車大燈的內部電路連接，如連接 LED 燈珠、驅動電路等。FPC 的輕薄和柔韌性可以適應汽車大燈狹小的空間和復雜的形狀，同時還能保證電路的穩定性和可靠性。例如，在一些采用矩陣式 LED 大燈的汽車中，F(xiàn)PC 可以實現對每個 LED 燈珠的獨立控制，提高照明效果和安全性。

車內氛圍燈：車內氛圍燈可以營造出舒適的駕駛和乘坐環境，F(xiàn)PC 可用于連接氛圍燈的燈帶和控制模塊，實現對氛圍燈的顏色、亮度、閃爍頻率等的控制。由于車內氛圍燈的安裝位置多樣，F(xiàn)PC 的柔韌性可以方便地實現不同位置的電路連接。

傳感器系統：

溫度傳感器：用于監測發動機、變速器、車內環境等的溫度變化，F(xiàn)PC 將溫度傳感器的信號傳輸?shù)诫娮涌刂茊卧?，以便及時調整車輛的工作狀態。例如，當發動機溫度過高時，電子控制單元可以根據溫度傳感器的信號控制冷卻系統工作，降低發動機溫度。

壓力傳感器：如制動系統中的制動壓力傳感器、輪胎氣壓監測系統中的胎壓傳感器等，F(xiàn)PC 負責將這些傳感器的壓力信號傳輸?shù)较鄳目刂颇K，確保車輛的安全行駛。

位置傳感器：用于檢測汽車部件的位置變化，如節氣門位置傳感器、座椅位置傳感器等。

汽車FPC 可以準確地傳輸位置傳感器的信號，實現對汽車部件的精確控制。

安全系統：

安全氣囊系統：安全氣囊系統是汽車重要的安全裝置之一，F(xiàn)PC 可用于連接安全氣囊的傳感器、控制模塊和氣囊本體，確保在發生碰撞時安全氣囊能夠及時準確地彈出。FPC 的可靠性和穩定性可以保證安全氣囊系統的正常工作，提高車輛的安全性。

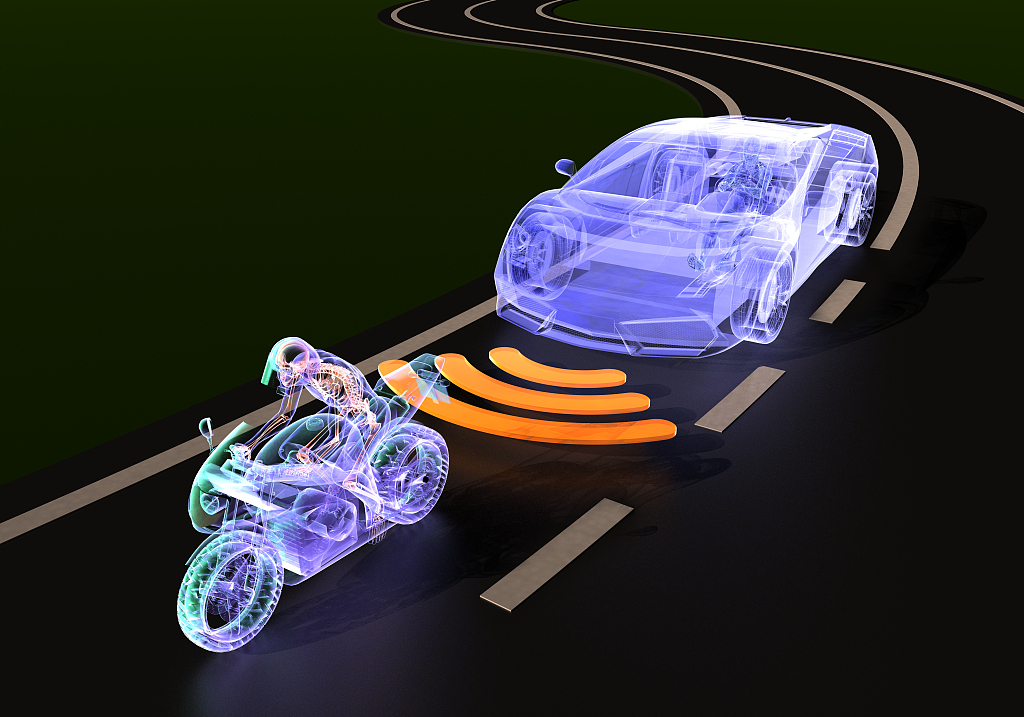

自動駕駛輔助系統：隨著自動駕駛技術的發展，汽車上的傳感器和攝像頭數量不斷增加，F(xiàn)PC 可用于連接這些傳感器和攝像頭，將采集到的圖像和數據傳輸?shù)阶詣玉{駛控制模塊，實現對車輛周圍環境的感知和分析。例如，F(xiàn)PC 可以連接車前的毫米波雷達、攝像頭等傳感器，為自動駕駛系統提供前方道路的信息，幫助車輛實現自動剎車、自適應巡航等功能。

座椅系統：

座椅調節：汽車座椅的電動調節功能需要通過電路來控制，F(xiàn)PC 可用于連接座椅調節電機、控制按鈕等部件，實現座椅的前后、上下、靠背角度等的調節。FPC 的柔韌性可以適應座椅內部的復雜結構，方便布線和安裝。

座椅加熱和通風：座椅加熱和通風功能可以提高駕駛和乘坐的舒適性，F(xiàn)PC 可用于連接座椅加熱絲、通風風扇等部件，實現對座椅溫度和通風狀態的控制。
