軟板廠家使用的模具與傳統線路板廠家的模具有所不同，F(xiàn)PC模具主要根據客戶的尺寸要求以及產量可分為：鋼模與刀模。

一、刀模

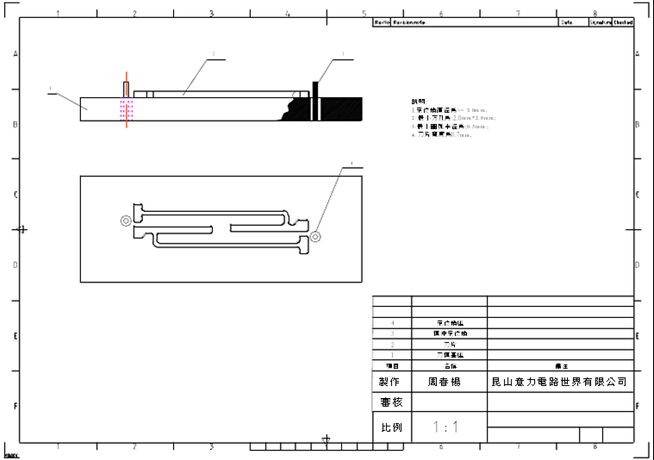

A：結構如下圖：

軟板廠家

B：用途

1. 因為FPC線路板不論是基材還是覆蓋膜都有膠的存在，打樣時不能用普通的CNC進行ROUTING，用CNC進行ROUTING時膠會填充在刀具的切屑刃內造成刀具不利，從而邊上會有毛邊產生，不平整，此時常常用刀模進行FPC線路板樣品的成型處理。

2. 覆蓋膜上常常有圓孔、方孔、長條型窗口，此種覆蓋膜一般尺寸公差要求不高，圓孔一般用CNC鉆孔，方孔與長條型窗口就常常用刀模，如果開鋼模也可以，但成本高一般沒必要。

3. 常常尺寸公差要求在+/-0.2mm時量產也用刀模。

4. 補強片：背膠成型。

二、鋼模

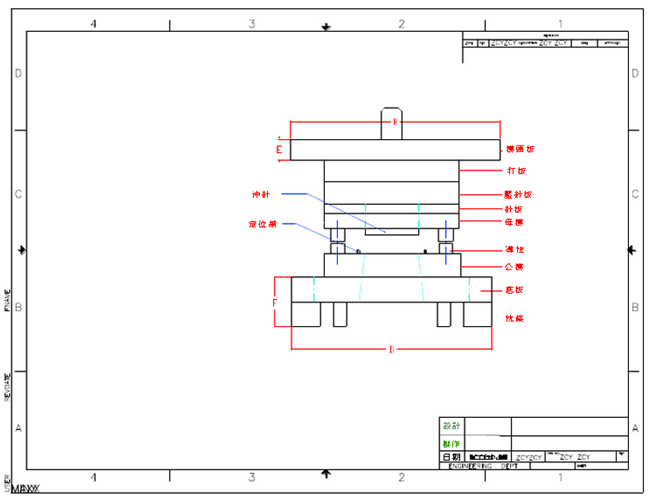

A：鋼模結構如下圖

軟板廠家

B：用途

1. 鋼模常常用在尺寸精度較高的FPC線路板上。

2. 鋼模常常用在量大的FPC線路板上。

3. 一般能用刀模的地方，也能用鋼模，而鋼模價格比刀模貴。

三、有以下幾個方面刀模與鋼模不能替代。

1. 長條型槽其寬度為0.5mm時只能用刀模，不能用鋼模

2. R角小于0.5mm時需用鋼模。

3. 圓孔一般不用模具常用CNC鉆孔。

4. 方孔一般尺寸在2mm*2mm以下者用鋼模。
