你有沒有想過手機為什么可以不用按鍵鍵盤只需要在屏幕上觸摸或是手寫就能出來你想要的東西呢？沒錯，這都要感謝我們的科技，因為發明了觸摸屏，而觸摸屏中包含了電容屏fpc，那么就讓手機fpc廠家為您解釋下電容屏fpc的觸摸原理吧！
電容屏也叫電容式觸摸屏，是一種利用電容觸控技術（電容屏fpc）來工作的四層復合玻璃屏，電容屏的內表面和夾層各涂有一層ITO導電層，最外層是只有0.0015毫米厚的矽土玻璃保護層。
電容屏fpc的觸摸原理是利用人體的電流感應進行工作，其觸摸屏由一塊四層復合玻璃屏構成。當手指觸摸在觸摸屏上時，由于人體電場、用戶和觸摸屏表面形成以一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分別從觸摸屏四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置信息。

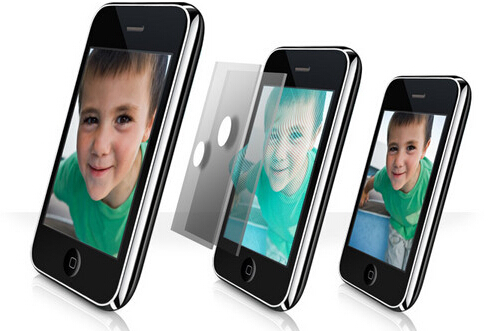

電容fpc

電容屏要實現多點觸控，靠的就是增加互電容的電極，簡單地說，就是將屏幕分塊，在每一個區域里設置一組互相獨立工作的電容模塊，所以電容屏就可以獨立檢測到各區域的觸控情況，進行處理后，簡單地實現多點觸控。
電容觸摸屏的透光率和清晰度優于四線電阻屏，但反光嚴重，而且電容技術的四層復合觸摸屏對各波長光的透光率不均勻，存在色彩失真的問題，同時因為增加了更為絕緣的介質，用戴手套的手或手持不導電的物體觸摸時沒有反應。電容屏更主要的缺點是漂移：當環境溫度、濕度改變時，環境電場發生改變時，都會引起電容屏的漂移，造成不準確。而目前這一缺點也在慢慢被攻克。
