PCB廠家為您介紹PCB工藝邊的寬度設定標準
在PCB廠家的工藝流程中，工藝邊的預留對于后續的SMT貼片加工具有十分重要的意義。工藝邊就是為了輔助生產插件走板、焊接波峰在PCB板兩邊或者四邊增加的部分，主要為了輔助生產，不屬于PCB板的一部分，在制造生產完成后可以去除掉。
留工藝邊的主要原因是SMT貼片機軌道是用來夾住PCB板并流過貼片機的，因此太過于靠近軌道邊的元器件在SMT貼片機吸嘴吸取元器件并貼裝到PCB板上時，發生撞件現象，無法完成生產，因此必須預留一定的工藝邊，比如2~5mm等等。同樣地，也適用于一些插件元器件，在經過波峰焊時防止類似現象。

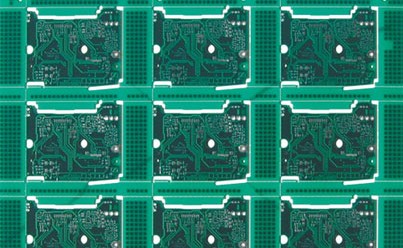

由于工藝邊會消耗更多的PCB板材，會增加PCB的整體成本，因此在設計PCB工藝邊時，需要平衡經濟和可制造性。針對一些特殊形狀的電路板，可以巧妙地通過拼板方式，將原本留2個工藝邊或者4個工藝邊的PCB板極大地簡化。在設計拼板方式時，需要充分考慮到SMT貼片機的軌道寬度，對于超過寬度350mm的拼板務必需要與SMT供應商的工藝工程師進行溝通。
PCB工藝邊的平整度也是PCB生產中的重要組成部分，這跟V-Cut有想當大的關系。在去除PCB工藝邊的時候，需要保證工藝邊平整，尤其是對于組裝精度要求極高的PCB板，任何不平整的毛邊，會導致安裝孔位偏移，給后續組裝帶來極大的麻煩。
